SSI编码器光纤模块转换器接线图详解

时间:2021-12-04 11:08:42

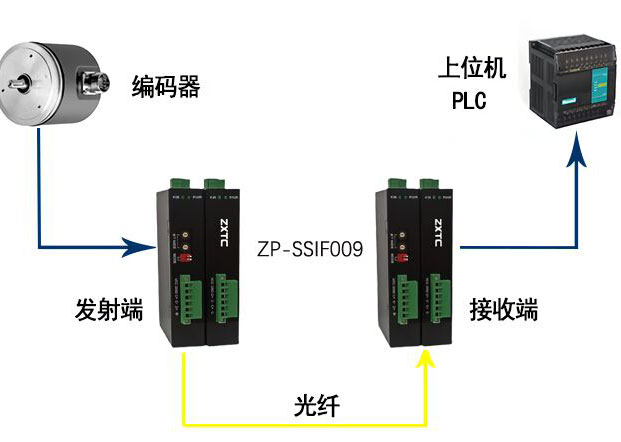

ZP-SSIF009是用来把同步串行接口SSI协议转为光纤传输的设备;用于SSI接口的编码器和PLC之间光纤通信。主要用来延长通信距离和隔离电气间的直接连接,最远可达40公里;支持配置位宽;支持配置单稳态时间;支持配置CLK频率;电源不区分正反接;

1、单稳态时间配置单稳态配置拨码(只对发送端有效,接收端无需设置):拨码 2 拨上去为 20us,拨下来为 40us。

2、时钟频率设置时钟频率配置拨码(只对发送端有效,接收端无需设置):拨码 1 拨上去为 500k,拨下来为 1M

3、
位宽选择(只对发送端有效,接收端无需设置);比如你的SSI位宽为25位,那么将左边的拨码播到2,右边的拨码播到5即可。

应用途径:

由于采用光纤通信,解决了电磁干扰、地环干扰和雷电破坏的难题,提了数据通讯的可靠性、稳定性和保密性,可广泛用于各种工业控制、过程控制和交通控制等对电磁干扰环境有特殊要求的场合,特别适合石油、港口、电力、交通、矿山及能源等行业使用。

编码器通信SSI转光纤模块


SSI编码器光纤模块转换:http://www.zxpmq.com/fn-706.html
