Profinet转ModbusTCP/Ethernet协议网关配置方法

时间:2021-12-03 09:27:12

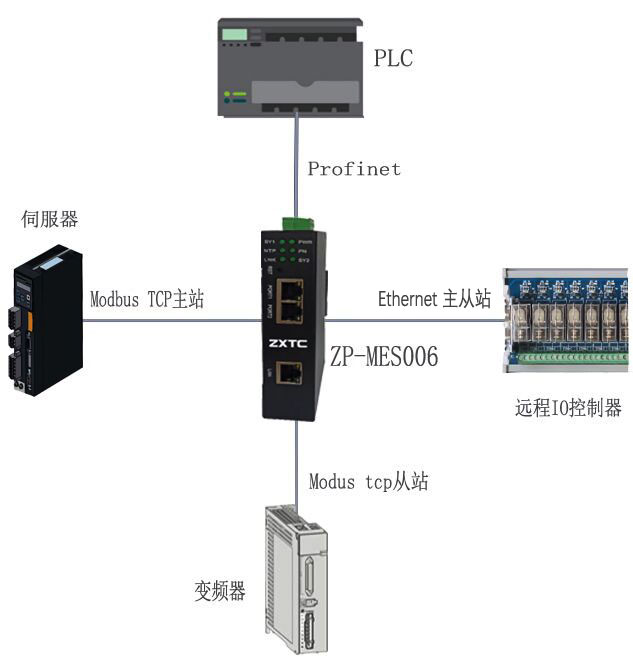

ZP-MES006网关可以实现将Modbus TCP/Ethernet接口设备连接到Profinet网络中。用户可以依照Profinet通信数据区和Modbus通信数据区的映射关系,实现Profinet到 Modbus TCP/Ethernet之间的数据通信,并和Modbus TCP设备进行数据交互。产品使用西门子专用Profinet芯片解决方案,符合Profinet协议规范,抗干扰能力强。

ZP-MES006在Profinet侧作为从站,在Modbus侧既可以作为主站又可以作为从站。Modbus数据和Profinet数据的通信采用映射方式,使用方便。

配置如下:

1.在Modbus TCP_Server模式下(即本网关作为Modbus Slave-从机,接入本网关设备作为Modbus Master-主机),需要设置本机地址,监听端口。超时时间:如果不为0且网关在超时时间之内接收不到客户端的数据,那么网关会主动断开连接。为0表示不启用该功能。其它参数的说明与Modbus TCP_Client模式的参数一致。

2.配置Profinet,即配置PLC程序:

A.打开TIA Portal软件,点击菜单栏打开现有项目,本例程打开ceshi工程,双击进入该工程。

B.进入组态设备,点击菜单栏组态设备。

C.点击菜单栏中的“添加新设备”,在控制器中选择相应的PLC型号

D.添加完PLC之后双击 PLC 图标,进入“设备视图”,在设备概览中点击“PLC_1”,然后在“属性”窗口中可以设置PLC的IP地址、子网掩码、设备名称等

E.双击“ZP-MES006”添加后,在PLC网口上按住左键拖出连接线连接ZP-MES006网口,两网口出现绿线连接即表示连接成功。

ModbusTCP/IP转Profinet网关


Profinet转ModbusTCP/Ethernet网关:http://www.zxpmq.com/fn-689.html
