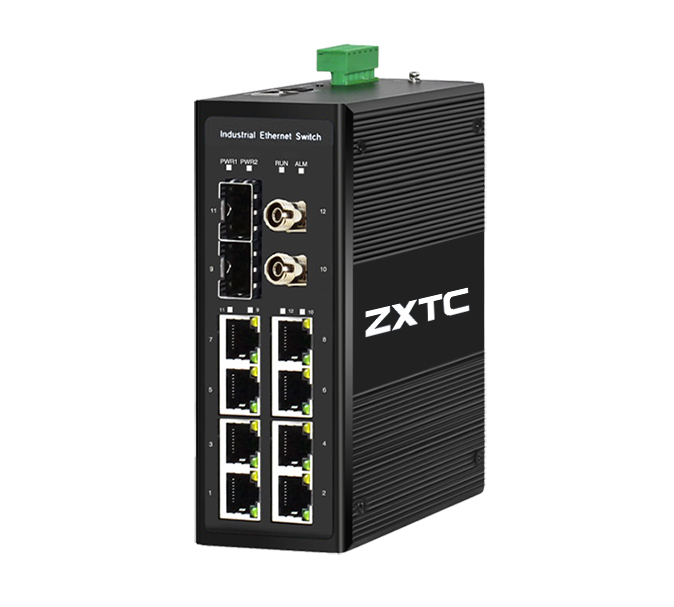

产品名称：工业级ByPass光电旁路保护交换机【导轨式】
规格型号：ZP-6604-08-Bypass
内置ByPass光旁路产品具有低损耗、高稳定性和高可靠性等特点，是光通信系统监测和保护不可或缺的产品，可连接至高密度光通信系统中。采用低功耗、无风扇设计，确保无噪声干扰，良好的EMC电磁兼容性能，保证在恶劣的工业环境中保持稳定的工作。
内置ByPass光旁路产品具有低损耗、高稳定性和高可靠性等特点，是光通信系统监测和保护不可或缺的产品，可连接至高密度光通信系统中。采用低功耗、无风扇设计，确保无噪声干扰，同时支持-40~+80℃工作温度和良好的EMC电磁兼容性能，保证在恶劣的工业环境中保持稳定的工作。
|
端 口
|
2x1000Base-FX/SFP+2 千兆单纤旁路保护光口
|
|
网 口
|
网口：8x10/100/1000Base-TX/RJ45
|
|
调 试 口
|
1xRJ45
|
|
电 源 口
|
5.08mm/6 位接线端
|
|
协议标准
|
IEEE802.3 IEEE802.3u IEEE802.3z
IEEE802.3ab IEEE802.3x IEEE802.3az
IEEE802.3ah IEEE802.1X IEEE802.1Q
|
|
交换性能
|
背板总带宽：96Gbps 机械结构
整机包转发率：17.856Mpps
缓存：4Mbits；延时: < 5μs
MAC 地址：8K
|
|
环网特性
|
支持STP/RSTP/MSTP, EAPS/ERPS 环网协议
环网自愈时间小于15ms
|
|
传输距离
|
网口: 100 米(使用标准的CAT5/CAT5e 线缆)
光口：多模500 米/2KM，单模20/40/60/80/120 公里
|
|
检测认证
|
公安部检测：GB/T 15211-2013、GB/T 17626.5-2019、
协议标准 GB/T4208-2017、企业标准
交通部检测：YD/T 1099-2013、JT/T 817-2011、
GB/T21671-2008
浪涌：6KV；执行标准：IEC61000-4-5
交换性能静电防护：接触放电8KV，空气放电15KV
|
|
环 境
|
工作温度：-40°C ~ 85°C；相对湿度：5 % ~ 95%（无凝露）
|
|
机械结构
|
尺寸：138mm×117mm×49mm；安装：导轨式
|
|
电 源
|
双电源12~48VDC 输入；自身功耗<10W
|
|
选型规格
|
工业级8x1000Base-T + 2x1000Base-X SFP+2 千兆旁路保护光口(12~48VDC),管理型
|
|
工业级8x1000Base-T + 2 千兆旁路保护光口(输入12~48VDC),管理型
|
|
工业级8x1000Base-T + 2 千兆旁路保护光口(输入12~48VDC),非管理型
|
|
工业级4x1000Base-T + 2 千兆旁路保护光口(输入12~48VDC),非管理型
|
