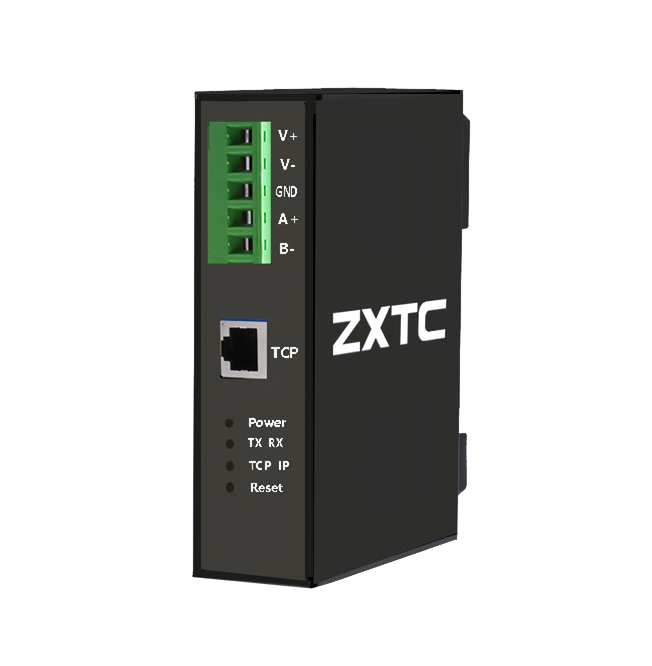

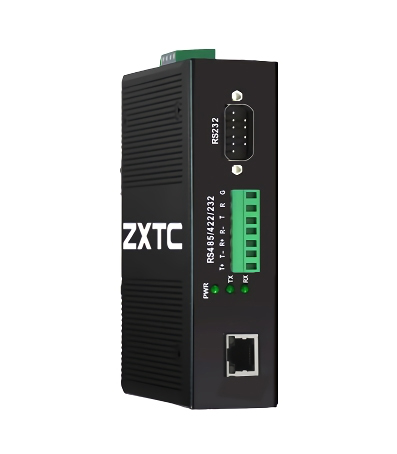

产品名称:工业级RS-232/485Modbus网关串口服务器【导轨式】
规格型号:ZP-8621 | ZP-8601-EV
串口服务器功能:串口转以太网、Modbus RTU转TCP网关、RS232/485转以太网、RS232/485转TCP/IP、Rj45网口转串口、以太网转RS232/485、串口转Rj45网口、网口转串口等功能;
Modbus网关功能:支持组态王,专为Modbus RTUI和Modbus TCP网络设计Modbus网关,它可以实现Modbus RTU与Modbus TCP网关协议之间的转换,同时支持透明传输功能

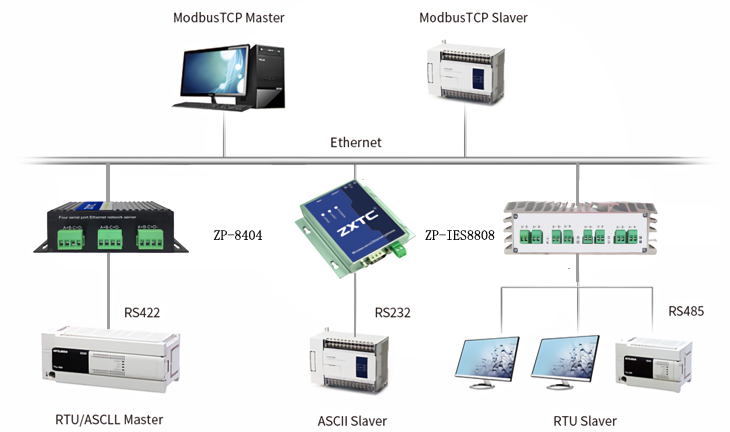

ZP-8621专为整合Modbus RTU/ASCII和Modbus TCP网络设计Modbus网关,它可以实现Modbus RTU/ASCII与Modbus TCP协议之间的转换。支持1路RS-232/485和1路百兆以太网电口,采用导轨安装方式,能满足不同应用现场的需求。
适用范围:
适用于铁路、军事、金融证券、海关、医疗、民航、海运、工业自动化、仪器仪表、PLC、西门子、三菱、欧姆龙、ABB、电力、水利、安防、一卡通及消费系统、电力系统,太阳能,光伏,交通收费系统、智能家居、数据电度表、门禁考勤系统、门禁系统、POS系统、楼宇自控系统、自助银行系统等各种工业通信领域。
串 口
|
RS485/RS232
|
网 口
|
1个RJ45:10/100M
|
停 止 位
|
1、2
|
接 口
|
RS485(端子);RS232(端子 or DB9)可选
|
校 检 位
|
None、Even、Odd、Space、Mark
|
流 控 制
|
XON/XOFF, RTS/CTS, DTR/DSR
|
属 性
|
Flash 4M ;网络 20KB; 串口 3KB
|
波 特 率
|
100-921600bps
|
CPU
|
64bit ARM 100MHz 高性能缓存处理器
|
串口服务器功能
|
串口转以太网、网口转串口、RS232/485转Ethernet、Rj45转串口、以太网转RS232/485、串口转Rj45、串口转网口、Com转Rj45网口、RS232/485转TCP/IP、RS232/485转以太网等功能;
|
Modbus网关(可选)
|
支持标准Modbus RTU、Modbus ASCII、Modbus TCP/IP、Modbus TCP/IP转Modbus RTU、Modbus RTU/ASCII转Modbus TCP/IP、Modbus UDP消防协议等。
|
工作模式
|
支持Client、Server、UDP、Socket、Telnet、Mobus Rtu、Mobus ASCII、Mobus TCP IP;VirtualCOM、TCP、UDP、ICMP、IGMP、modbus、IPV4ARP等AUTO MDI/MDIX、DNS动态域名和静态IP远程连接。
|
传输模式
|
可以和路由器、网关等动态 “IP”直接相连,实现跨网段互联网工作,可以使用点对点和点对多点轮询通信模式。能使用JAVA编程通信
|
端口管理
|
工作端口,目标 IP 地址和端口号均可以用我们的管理软件轻松设定;灵活的串口数据分帧设置,满足用户各种分包需求;
|
可以通过AT指令,通过串口软件或网页WEB远程配置模块参数,网络断开后可以自动断开连接,保证整个网络可靠的建立连接;
|

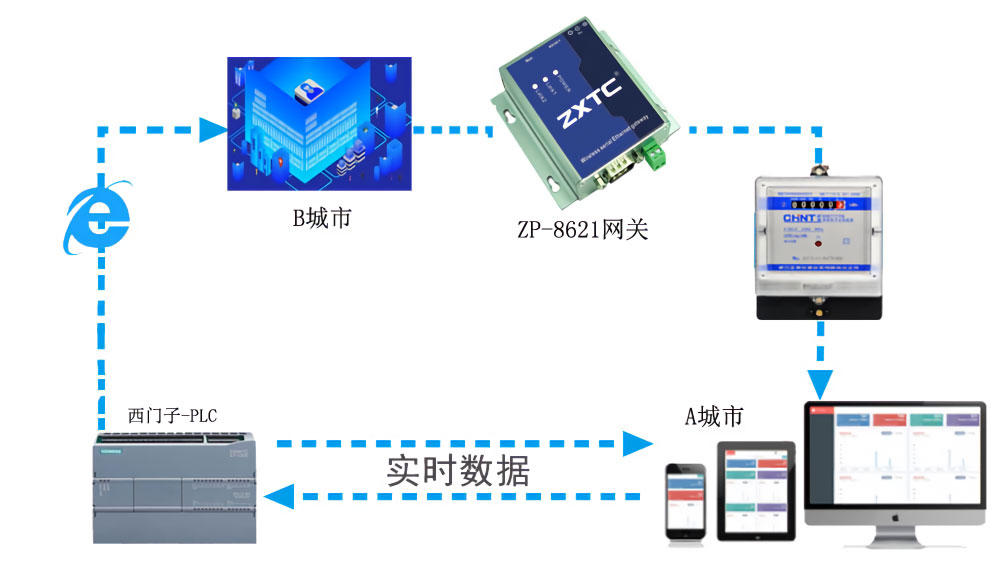

具有独特的域名解析和智能分配串口功能,方便用户通过域名或分配端口号的方式实现远程监控采集信息;串口设备与监控服务器通过Internet互联跨城市地域通信。
|
工业保护
|
串口和信号采用15KV的隔离保护,600W浪涌防护,2000KV光电隔离保护等让传输更稳定,防止信号乱码丢包等问题;模块带有重连机制,保证通信传输实时性、可靠性。
|
联网模式
|
网络协议上可以选择静态、动态、路由器等通信方式;动态采取自动获取,静态可以修改相关的网关、掩码、DNS、MAC等参数,支持DHCP,解决IP管理、IP冲突问题。支持DNS,满足通过域名实现通信的要求。为了加强安全管理,防止网络攻击,本产品开发了密码管理功能,大大增强网络安全性。
|
产品可以跨网关、路由器、外网、局域网、链接工业以太网交换机、光纤网络串口三合一设备以及相关的网络通信产品,即插即用,自动获取参数配置。
|
互联网模式:在串口设备无需任何改变的情况下,(Internet)直接进行数据传输,轻松将设备代入互联网及跨路由器进行工作,打破传统的局域网模式。
|
行业标准
|
FCC Part 15, CISPR (EN55022) class A
EN61000-4-2 (ESD),
EN61000-4-3 (RS),
EN61000- 4-4 (EFT),
EN61000-4-5 (Surge),
EN61000-4-6 (CS),
EN61000-4-8,
EN61000-4-11
IEC60068-2-27
IEC60068-2-32
IEC60068-2-6
EN60950-1
|
工作电压
|
12-36VDC;POE供电可选(默认无)
|
工作环境
|
-40~85°C;5%~95%RH
|
尺 寸: 82×62×25mm
