RS485转以太网串口服务器通讯实例-振鑫通信

时间:2024-09-27 10:44:46

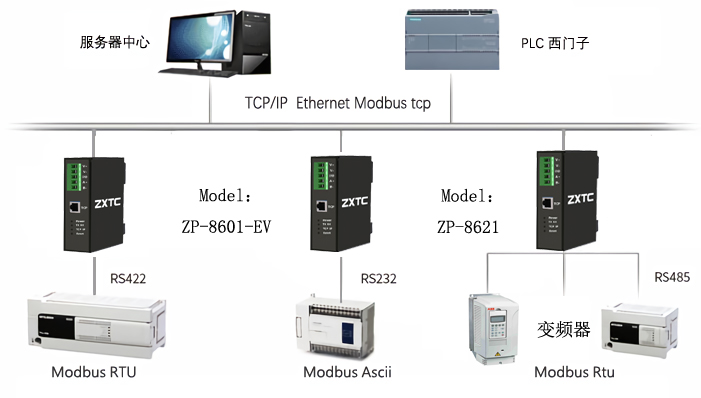

RS485转以太网串口服务器是一种网络设备,它能够将传统的RS485串行通信转换为基于TCP/IP协议的以太网通信。这种设备通常用于工业自动化、楼宇自控系统以及其他需要远程数据采集和控制的应用中。下面是ZP-8601-EV的通讯实例来说明如何使用这样的设备。

硬件设置
1.RS485设备  - 例如,一个支持Modbus RTU协议的温度传感器。
2.RS485转以太网串口服务器  - 这个设备连接RS485设备到局域网(LAN)。
3.PC或服务器  - 作为客户端通过以太网访问串口服务器,并与RS485设备进行通信。

网络配置
- 配置RS485转以太网串口服务器的IP地址,确保其在网络中是可访问的。
- 设置串口参数,如波特率、数据位、停止位和校验位,以匹配RS485设备的要求。

软件配置
- 在PC上安装适当的软件,比如Modbus TCP客户端软件或者编程环境中的相应库(如Python的pymodbus库)。

通讯流程示例
1.建立连接
- 使用Modbus TCP客户端软件或程序,指定RS485转以太网串口服务器的IP地址及端口号,建立TCP连接。

2.发送请求
- 向RS485转以太网串口服务器发送一条Modbus TCP读取请求,例如读取保持寄存器的数据。
- 请求会被转换成Modbus RTU格式并通过RS485线路发送给目标设备。

3.接收响应
- RS485设备处理请求并返回数据。
- 数据经由RS485转以太网串口服务器转换后,通过以太网发送回客户端。

4.解析数据
- 客户端收到响应后,根据Modbus协议解析数据,得到实际的测量值或其他信息。

5.断开连接
- 当不再需要时,关闭TCP连接。

6.示例代码
这里提供一段简化的Python代码片段,使用`pymodbus`库来实现上述功能:


这段代码尝试从IP地址为192.168.1.100的RS485转以太网串口服务器读取第一个保持寄存器的数据。请注意,您可能需要调整IP地址、端口号、寄存器地址等参数以适应您的具体应用情况。技术支持请咨询本公司技术人员

485转转以太网通讯


RS485转以太网模块:https://www.zxpmq.com/dc-644.html
