PROFIBUS-DP 控制系统的几种形式,根据现场设备是否具备PROFIBUS-DP接口，控制系统的配置有总线接口型、单一总线型、混合型了种形式。

? 总线接口型 现场设备不具备PROFIBUS 接口，采用分散式 1/0 作为总线接口与现场设各连接。这种形式在应用现场总线技术初期容易推广。如果现场设备能分组，组内设各相对集中，这种模式会更好地发择现场总线技术的优点。

? 单一总线型 现场设备都具备PROFIBUS 接口，这是一种理想情況。可使用现场总线技术，实现完全的分布式结构，可充分获得这一先进技术所带来的的利益。新建项目若能具有这种条件，就目前来看，这种方案设备成本会较高。

? 混合型 现场设备部分具备 PROFIBUS 接口，这将是一种相当普遍的情况。这时应采用PROFIBUS 现场设备加分散式 1/0 混合使用的办法。无论是旧设备改造还是新建项目，希望全部使用具备 PROFIBUS 接口现场设备的场合可能不多，分散式10 可作为通用的现场总线接口，-种灵活的集成方案。

根据实际应用需要及经费情况，通常有以下6种结构类型：

结构类型 1? 以PLC或控制器做 1 类主站，不设监控站，但调试阶段配置一合编程设备。法种结构类型，PLC或控制器完成总线通信管理、从站数据該写、从站远程参数化工作。

结构类型2? 以PLC或控制器做1 类主站，监控站通过串口与 pLC一对一的连接。这种结构类型，监控站不在 PROFIBUS 网上，不是2类主站，不能直接读取从站数据和完成远程参数化工作。监控站所需的从站数据只能从 PLC控制器中该取。

结构类型3? 以PLC或其它控制器做1 类主站，监控站(2 头主站)连接 PROFIBUS 总线上，这种结构类型，监控站在 PROFIBUS 网上作为2 类主站，可完成远程编程、参数化及在线监控功能。

结构类型4? 使用PC机加 PROFIBUS 网卡做1类主站，监控站与1类主站一体化。这是个低成本方案，但 PC机应选用具有高可靠性、能长时间连续运行的工业级PC机。对于这种结构类型，PC机故障将导致整个系统瘫痪。另外，通信厂商通常只提供一个模板的驱动程序，总线控制、从站控制程序、监控程序可能要由用户开发，因此应用开发工作量可能会较大。

结构类型5? 坚固式PC机(OMOPACT COMPUTER) PROFIBUS 网卡十 SOFTPLC 的结构形式。由于采用坚固式 PC机(COMOPACT COMPUTER)，系统可靠性将大大增强，足以使用户信服。但这是一台监控站与1头主站一体化控制器工作站，要求它的软件完成如下功能;主站应用程序的开发、编辑、调试，执行应用程序，从站远程参数化设置，主/从站故障报警及记录，监控程序的开发、调试，设各在线图形监控、数据存储及统计、报表等。
近来出现一种称为 SOFTPLC 的软件产品，是将通用型 PC 机改造成一台由软件(软逻辑)实现的PIC。这种软件将 PLC 的编程(ECI131)/及应 用程序运行功能和操作员监控站的图形监控开发、在线监控功能集成到一合坚固式 PC机上，形成一个PLC 与监拴站一体的控制器工作站。

结构头型6? 使用两级网络结构，这种方案充分考虑了未来扩展需要，比如要增加几条生产线即打展出几条DP网络，车间监控要增加几个监拴站等，都可以方便进行扩展。采用了两级网络结构形式，充分考虑了扩展余地

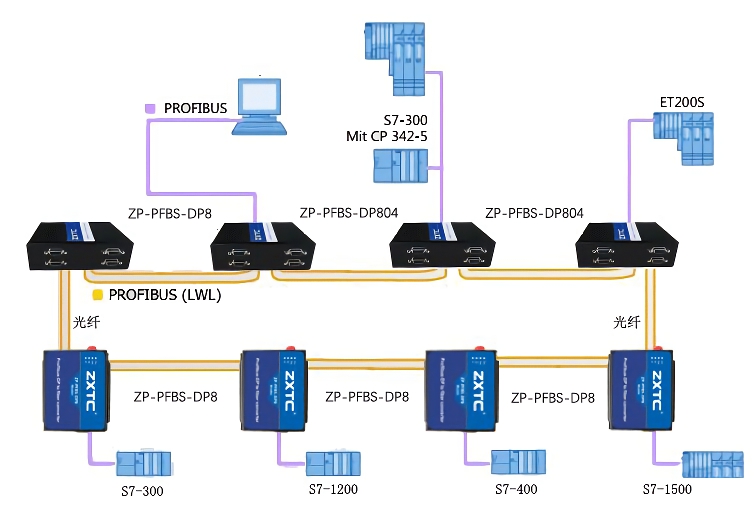

profibus总线光纤链路模块:https://www.zxpmq.com/fn-500.html
