A、连接配置：

1、在左侧列表中选择连接，切换窗口选择添加

2、根据实际物理连接选择PLC类型，分别填入触摸屏的IP地址

3、编辑按钮在右侧选择变量，建立一个变量数据类型

4、根据PLC对应控制变量建立一个新的B001，同样关联到PLC以及函数变量，按下按钮触发释放复位

B、触摸屏设置部分：

1、此时指示灯将关联到PLC的输出点Q0.0，编写一个PLC程序，用触摸屏对其PLC进行控制，如下。

2、PLC 当中的输入点I在触摸屏当中只能用于被动显示触发，触摸屏不能直接控制，想要控制PLC程序一般多用于M点。

3、再选择位状态指示开关，会弹出位状态设置窗口，其地址默认为触摸屏地址LBO，同样为其选择一个PLC地址例MO.0,选择开关类型设为复归型，点击确定。这时两个元件，一个灯，-个开关。其地址都为PLC地址。再添加一个开关属性设为PLC地址MO.1作为停止开关。

C、PLC设置部分（触摸屏组态控制西门子）

1、在菜单栏选择编辑当中的系统参数设置，在弹出的对话框当中选择设备列表，

2、在设备列表中选择新添进入设备选择界面

3、选择PLC所在位置本机，然后选择PLC链接型号

4、在设备属性的寻找中选择PLC类型，例西门子200PLC就选择Siemens AG,然后中选择- -个PLC类型例S7-200SMART PPI。选择完成后点击确定。

5、已经购买本公司产品客户，详细操作技术支持直接电话或者微信联系

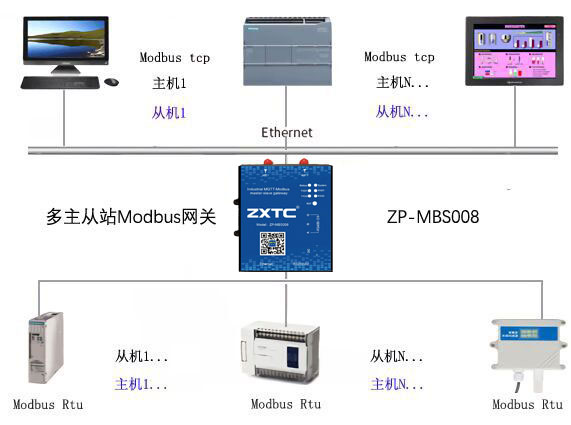

Modbus网关设备：http://www.zxpmq.com/dc.html
