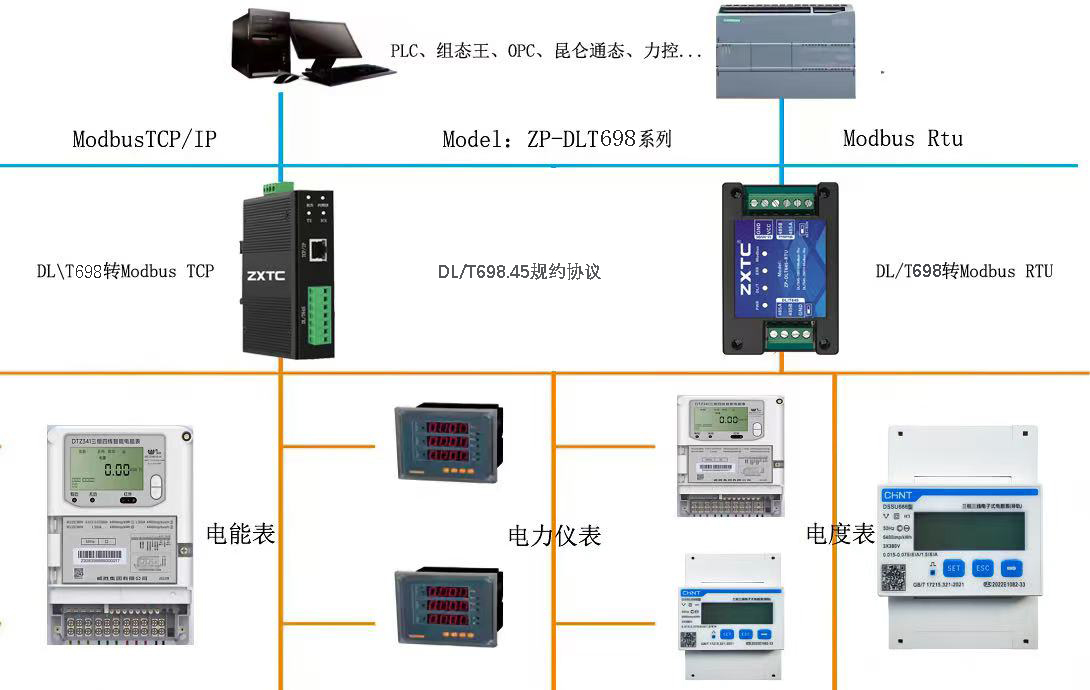

DLT645/698协议电表转Modbus RTU-TCP通讯实现方案。核心逻辑：DLT645（电力行业专用电表协议，含1997/2007版本）、DLT698（国网标准智能电表协议，含2017版本）均为串口总线协议，而Modbus RTU-TCP是基于以太网的工业通用协议，两者无法直接通讯，需通过工业级协议转换网关作为“中间翻译器”，实现协议转换与数据转发，这是工业现场唯一稳定、通用的实现方式，无需修改电表和上位机程序。

三、解决方案（ZP-DLT645-TCP & ZP-DLT645-TCP实现协议转换）

配置核心：
-ZP-DLT645-TCP通过网关Web界面，完成“电表协议参数匹配”“数据点映射”“Modbus RTU-TCP参数设置”三步，
-无需修改电表和上位机程序，配置完成后网关自动实现协议转换。

步骤1：网关初始化（首次调试）
- 将电脑与网关接入同一局域网，修改电脑IP地址，使其与网关默认IP在同一网段；
-打开浏览器，输入网关默认IP，进入Web登录界面，输入默认账号密码；
- 在“系统设置”中，配置网关IP地址、子网掩码、网关地址，确保与现场局域网参数一致，保存后重启网关生效。

步骤2：电表协议参数配置（匹配电表参数）
1. 进入网关“串口设置”界面，选择连接电表的RS485串口（如COM1），配置串口参数，需与电表参数完全一致：
- 波特率：DLT645-1997协议电表默认1200bps，DLT645-2007协议默认2400bps，DLT698协议可自定义（1200~115200bps），Modbus RTU默认9600bps；
- 校验位：均为偶校验（Even），数据位8位，停止位1位（固定格式，与大多数电表一致）；
- 协议选择：根据电表实际协议，选择“DLT645-1997”“DLT645-2007”或“DLT698.45”，若电表支持多协议，需确认当前生效协议.

2. 进入“设备管理”界面，添加电表设备，输入电表通讯地址：
- 核心是将DLT645/698协议的电表数据（如正向有功总电量、电压、电流），映射到Modbus RTU-TCP的寄存器地址，让上位机可通过Modbus指令读取。
- 进入网关“数据点管理”界面，新建数据点，选择对应的电表设备；
- 配置Modbus映射参数：
- 批量配置：若现场有多台电表，可导出配置文件，批量替换电表地址和数据点映射参数，提高配置效率。

五、方案优势与适用场景
1. 方案优势
- 通用性强：兼容所有DLT645/698协议电表，支持Modbus RTU-TCP所有主流上位机（PLC、组态软件、监控系统）；
- 无需改程序：电表保持原有协议和参数，上位机正常发送Modbus指令即可，降低实施成本；
- 稳定性高：工业级网关具备抗干扰、宽温、冗余供电设计，适配配电房、工业车间等恶劣场景；
- 可扩展性强：支持多电表挂载、多上位机访问，后期可新增电表或上位机，无需重新部署网关。
2. 适用场景
工业配电监控、楼宇能源管理、变电站抄表系统、新能源电站电表数据采集等场景，尤其适合现场电表为DLT645/698协议，而上位机仅支持Modbus RTU-TCP协议的项目。
