西门子s7-200以太网wincc组态王OPC通讯设置

时间:2020-09-20 12:51:08

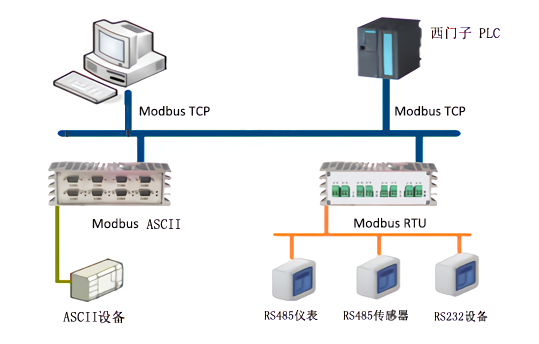

西门子S7-200与电脑进行以太网通讯软件采用WINCC,也就是组态软件。采用WINCC组态软件,连接S7-200CPU需要OPC服务器,PCAccess这个是OPC服务器软件,否则无法通信。国产组态软件有力控,组态王,可以直接通信。如果只是单方面的通讯STEP7-Micro/win软件就可以和PLC以太网通信。



西门子PLCS7-200的CP243-1以太网模块是用于与工业以太网网络连接的S7-200系列的通讯处理器。

以太网模块包括下列功能:

根据TCP/IP和ISO通讯标准进行通讯,工厂安装MAC地址,与其他S7设备进行点到点通讯,自动传感全双工或半双工通讯,10MB和100MB多个连接(最多为8个),客户机或服务器配置选项,数据初始化、重新配置和传送指令。

在使用以太网模块时,共有三种不同类型的通讯选项:

1.将以太网模块与STEP7-Micro/WINPLC连接

2.将以太网模块与其他S7组件(S7-200/S7-300)连接

3.将以太网模块与OPC应用程序连接

一旦使用以太网向导建立了以太网配置后,则必须通过STEP7-Micro/WIN设置以太网通讯。

请遵循以下步骤设置与TCP/IP以太网网络的通讯:

1.点击操作栏中的通讯图标或选择检视组件通讯菜单命令。

2.双击通讯设置窗口中的访问点图标。

3.为您的机器选择以太网卡。

4.点击设置PG/PC接口对话框中的属性按钮。

5.一旦完成配置,点击设置PG/PC接口对话框中的确认。

6.在通讯设置对话框中,使用地址浏览器图标,为对应的CP243-1以太网模块选择或输入IP地址。唯一勾选的IP地址是您已经配置的IP地址。

7.双击刷新图标,尝试与指定的IP地址连接。

如果连接失败,通讯窗口中的IP地址会显示为不存在。

如果连接成功,但STEP7-Micro/WIN无法确定PLC类型,IP地址则被显示为未知。

如果连接和读取均成功,会在通讯窗口中显示适当的PLC图标。

8.欲核实新连接已设为激活,双击通讯窗口中的PLC图标。会出现PLC信息窗口,CP243-1以太网模块中的CFGLED会打开。



一旦建立了与以太网模块的连接,您可以检视模块的报告方式。

欲访问该信息:

双击通讯设置窗口中的模块图标,或选择PLC信息。会出现PLC信息对话框。双击所列的CP243-1以太网模块条目。

您可以使用以太网模块信息框检视以下信息:

模块信息:显示模块类型、硬件版本和CP243-1以太网模块硬件修订版。

模块错误:显示错误代码和错误串。

CP243-1状态:显示有关不同设备之间模块连接的信息。在第二个域中显示正在使用的以太网配置类型。显示STEP7-Micro/WIN与以太网模块的连接是否已在第三个域中建立。在第四个域中显示以太网模块是否已与以太网局域网



(LAN)连接。

特殊内存数值:显示模块的Q字节地址和指向存储模块配置的数据块地址的V内存指针。

地址:显示以太网模块的IP地址、子网掩模、网关地址、MAC地址。

通道:显示连接通道、连接站(已配置、未配置、准备就绪、未准备就绪)。连接类型(客户机、服务器)、远程IP地址、远程TSAP数值、本地TSAP数值、保持激活被启用或禁止、以及连接的错误状态。请注意,当您使用以太网向导时,须输入所有此类信息。
