本章介绍一下本公司生产得 ZP-WTU-PNMT01 协议网关实际应用案例的配置使用方法

* 案例：博图 V17，SIMATIC S7-1500

* 硬件环境：PC 机一台；ZP-WTU-PNMT01 网关 1 台；SIMATIC S7-1500 PLC 1 台

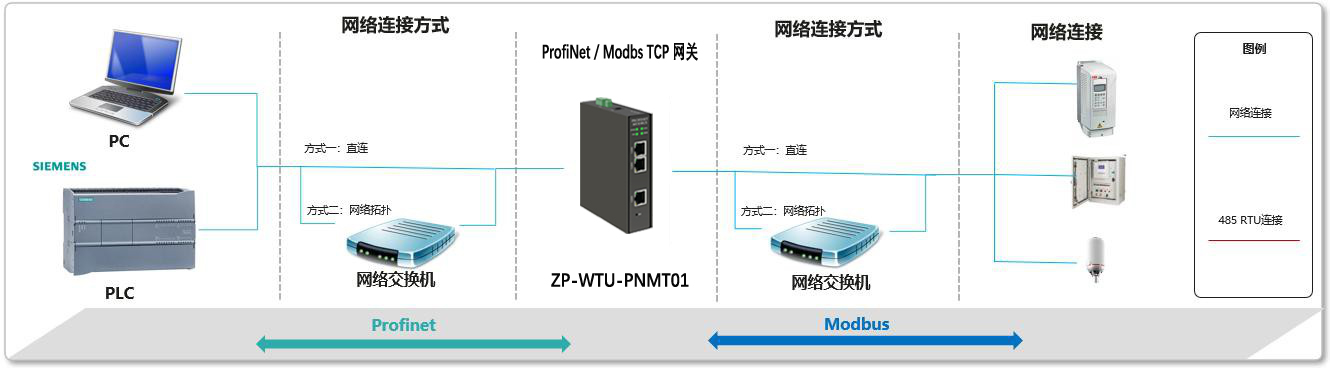

* 接线：电脑和S7-1500 通过网线连接交换机，交换机通过网线连接ZP-WTU-PNMT01网关的任意网口

* 通讯模式：选择 TCP/Master，我们是把网关作为主站，采集 PC 端 Modbus Slave 从站的数据

* 站号：设置 n，Modbus Slave 站地址为 1

* 通道：选择 TCP1/RTU，对应 MODBUS TCP/RTU 设置

* 寄存器地址：设置 0，Modbus Slave 设置开始地址 0

* MODBUSRTU/TCP 命令：选择 H03，Modbus Slave 设置 03 功能码

* 通过前面的步骤，完成了对网关的设置，依次点保存设置（保存设置到设备）、加载配置（网关应用设 置）、下载 GSD（下载最新的 GSD 文件）。

* 先将 SIMATIC S7-1500 PLC 添加进去，双击最左侧的添加设备，然后在弹出的对话框中选择对应的 PLC 型号和软件版本号就行。添加成功以后，便可以在   设备和网络中看到新添加的 PLC。

* 然后点选项->管理通用站描述文件（GSD）导入 GSD 文件。在弹出的对话框中选中前面生成的 GSD 文件 后点安装便可以完成对 GSD 文件的安装。

* 在网络视图中双击网关，进入设备视图。进入设备视图以后，双击网关的网口，便可以查看组态中网关 分配的 IP，即完成所有步骤后网关的 IP，也可以自   行对网关的网络相关进行（双击网关）修改。

* 至此，完成了所有组态步骤，只需要将组态编译并下载到 PLC。
