触摸屏组态连接控制plc实例详解

时间:2021-12-14 10:17:35

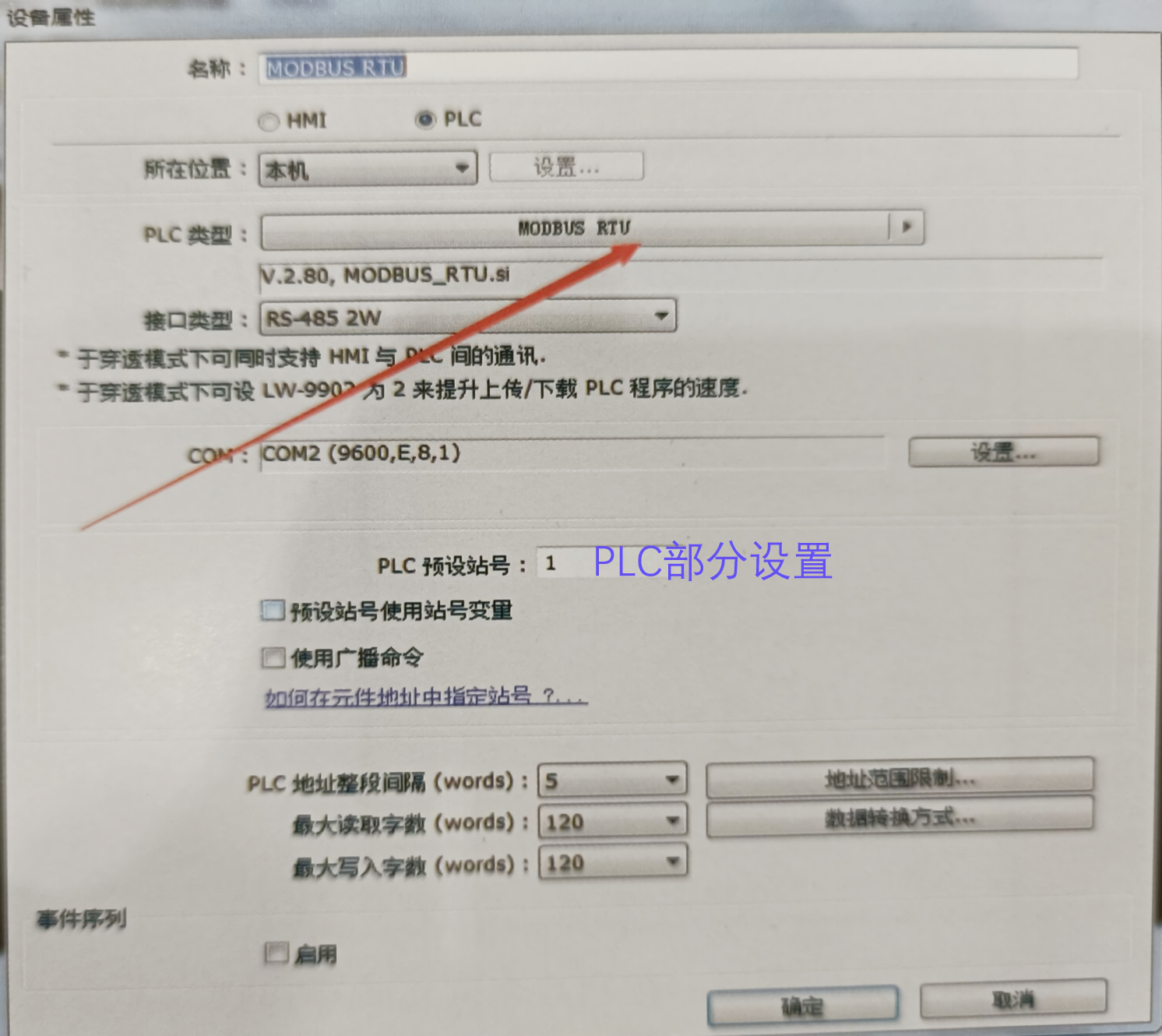

A.PLC设置部分(触摸屏组态控制西门子)

1、在菜单栏选择编辑当中的系统参数设置,在弹出的对话框当中选择设备列表

2、在设备列表中选择新添进入设备选择界面

3、选择PLC所在位置本机,然后选择PLC链接型号

4、在设备属性的寻找中选择PLC类型,例西门子200PLC就选择Siemens AG,然后中选择--个PLC类型例S7-200SMART PPI。选择完成后点击确定。


威纶触摸屏控制plc实例


B.触摸屏设置部分:

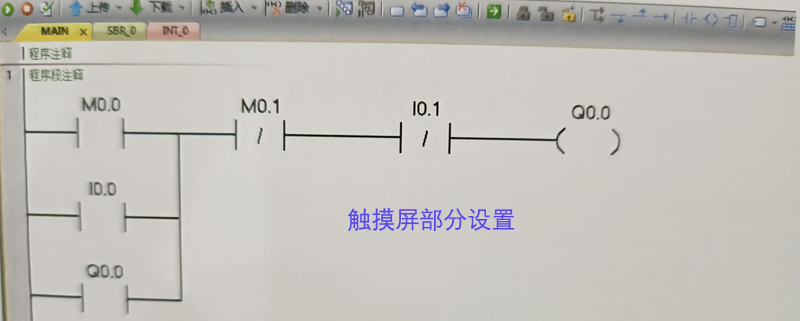

1、此时指示灯将关联到PLC的输出点Q0.0,编写一个PLC程序,用触摸屏对其PLC进行控制。

2、PLC 当中的输入点I在触摸屏当中只能用于被动显示触发,触摸屏不能直接控制,想要控制PLC程序一般多用于M点。

3、再选择位状态指示开关,会弹出位状态设置窗口,其地址默认为触摸屏地址LBO,同样为其选择一个PLC地址例MO.0,选择开关类型设为复归型,点击确定。这时两个元件,一个灯,-个开关。其地址都为PLC地址。再添加一个开关属性设为PLC地址MO.1作为停止开关。


触摸屏与plc怎么通信


4、已经购买本公司产品客户,详细操作技术支持直接电话或者微信联系


5、案列需要使用的网关设备:http://www.zxpmq.com/dc-652.html
