485转以太网和串口转wifi在郑州地铁使用案列

时间:2017-04-05 17:06:14

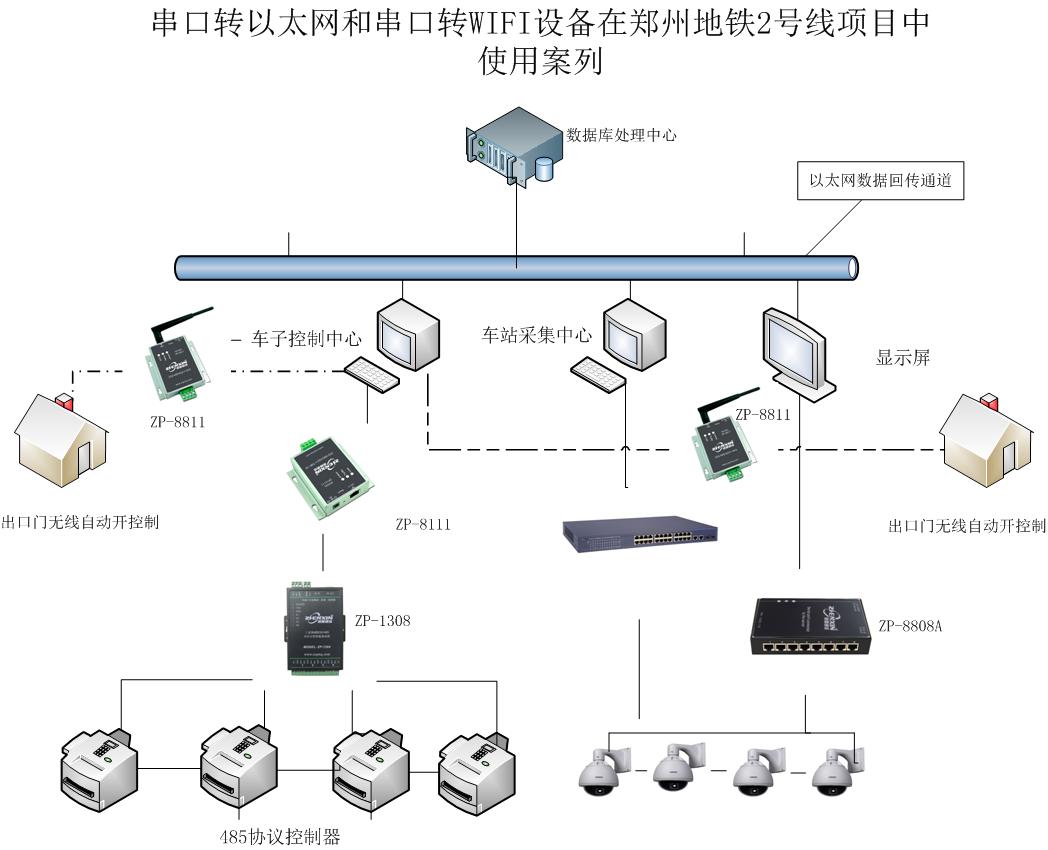

本公司的串口转以太网和串口转WIFI无线设备在郑州地铁应用案列
根据客户要求:郑州地铁轨道交通2号线的既有线和延伸线的自动 监控系统中分别采用了两种不同的产品。既有线部分采用的是施耐德公司CSI系列的BAS(设备监控系统)。该系统是基于DDC的系统。东延伸段和西延伸段采用的是基于PLC的BAS系统,产品为施耐德公司的PremiumPLC和M340PLC。为了保证控制中心环控调度操作的统一性,提高调度工作效率,降低调度操作难度,保证调度操作准确性,需要将2号线上基于不同产品的BAS系统整合成一个系统,在一个监控操作平台上, BAS中央级对BAS车站级进行统一的监控、操作。系统改造后,郑州轨道交通2号线一期工程部 分的BAS有如下几条数据流:①ZP-6624←→TAP←→串口服务器←→交换机←→车站工作站;②ZP-6624←→TAP←→串口服务器←→交换机←→新控制中心;③车站工作站←→交换机←→既有其他车站和既有控制中心。
本公司产品在项目中很好的兼容了PLC  三菱 及MODBUS协议传输的设备稳定 高效
以上方案使用关联产品如下:
1.产品名称: 工业级485/422转以太网络服务器(支持MODBUS)
规格型号: ZP-8111B
技术参数:
☆ 串口界面:232、485、422(定制)
☆ 波特率: 100-184320bps 以上并且可以选择手动或自动设置、避免因数据太大而引起不稳定延时或丢包问题
☆ 校验位:无校验,奇校验,偶校验、数据位:7,8 bit
☆ 停止位:1,2 bit流控制:无流控制,RTS/CTS
☆ 串口保护:500W雷击浪涌保护,2KV电磁隔离保护;符合标准的接口协议
☆ TCP/IP标准协议,串口符合RS232/485/422协议,支持标准完整的MODBUS协议。
☆ 传输介质: 超五类双绞屏蔽线
☆ 工作方式: TCP Server模式,TCP Client模式,UDP模式,虚拟串口、Socket、VIrtaur等六种工作模式,支持点对点和点对多点轮询双向透明传输功能;并且该产品升级后支持与携带有ADSL、WIFI等功能产品进行Socket通信模式。
☆ 支持 AUTO MDI/MDIX,可使用交叉网线或平行网线连接双向传输;支持DNS动态域名远程连接。
☆ 本产品成对手拉手连接使用可以延长距离,省去中间使用PC主机的繁琐配置,只需要一根网线或者交换机就可以;通信可靠一路串口向另一路串口发送数据,不掉包,不漏数据.有郊解决因为现场的复杂环境不能对传数据.不会网络没关系,你只需简单的两步设定,就可以实现需求.。

2.产品名称: 485/422转WiFi双向串口服务器(支持MODBUS)
规格型号: ZP-8811F
由于串口数据是透明传输的,按照使用普通串口的方式发送和接收数据就可以。原有的串口设备,直接把连接的串口线替换成本模块,设备无需作任何改动即可轻松实现数据的无线传输。超强多种工作方式: TCP Server模式,TCP Client模式,UDP模式,虚拟串口、Socket、VIrtaur等六种工作模式,支持点对点和点对多点轮询双向透明传输功能;可以进行局域网和互联网、动态网络互相传输功能。本产品可以通过登录内置WEB网页设置。最大的创新是本产品可以与路由器直接连接,打破了常规串口服务器局域网连接模式;这项特点不但让您不需要更换软件,更可以让串口设备立即联网。
3.产品名称: 工业级8口RS232/485/422串口转网络服务器
规格型号: ZP-8808A
技术参数:
☆ 串口数量: 8口
☆ 处理器: 32bit 100MHZ
☆ 内存: 8M
☆ 串口 波特率 50bps – 460800bps(支持非标准波特率,国内首创)
☆ 校验位 None、Odd、Even、Mark、Space
☆ 数据位 5、6、7、8
☆ 停止位 1、1.5、2
☆ 流量控制 RTS/CTS,XON/XOFF
☆ 串口形式 RJ45
☆ 串口保护 600W防雷防浪涌 ±15KV防静电保护
☆ 信号 RS232:DCD/DXD/TXD/DTR/GND/DSR/RTS/CTS、RS422: TXD+/RXD+/TXD-/RXD-/GND、RS485:Data+/Data-
☆ 网口 速率 10/100M自适应、支持可手动设置
☆ 网口形式 RJ45
☆ 网口保护 内嵌2KV电磁隔离
